BIM技術應用到五羊本田BIPV項目中，是中國分布式電站工程設計的一次革命

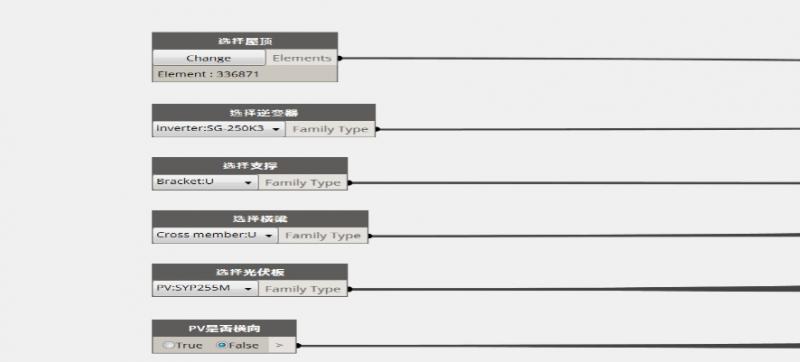

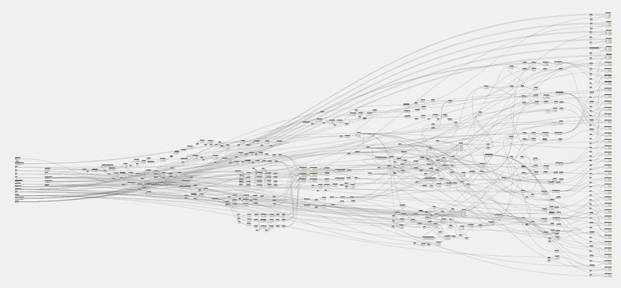

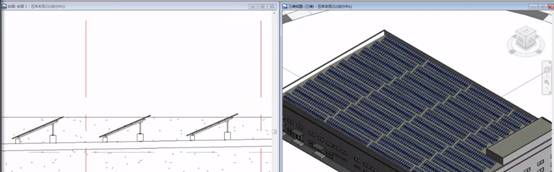

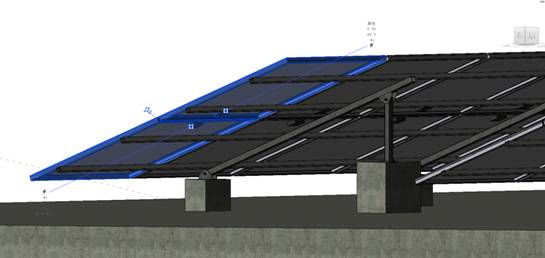

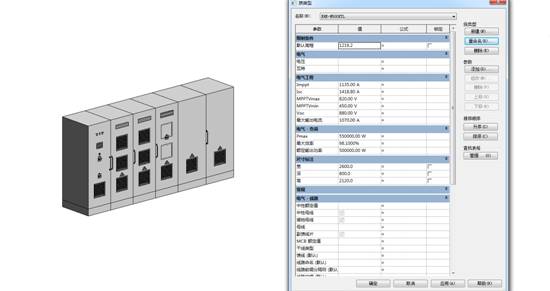

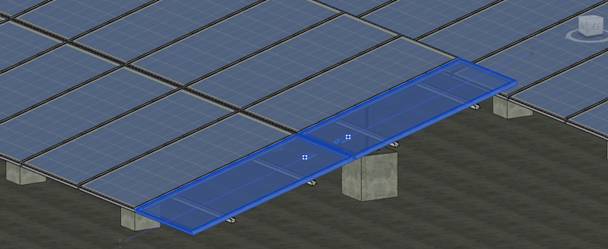

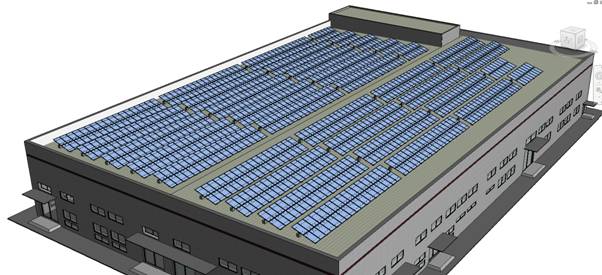

作者：本刊特約撰稿人 徐寧 來源：《太陽能發電》雜志 2016年5月刊 原標題：徐寧:BIM在BIPV項目中的應用 BIPV，為Building Integrated Photovoltaic的縮寫，是光伏建筑一體化的英文簡稱，也是“建筑產生能源”的新概念建筑，受到全世界普遍高度關注。 BIM，則為Building Information Modeling的縮寫，是建筑信息模型的簡稱，是用數字化的建筑組件來表示真實的用來建造建筑物的構件。BIM技術近年來在新的建筑項目中得到了廣泛的應用。 將兩項前沿技術結合，既能高效智能的解決光伏方案設計，又可以將信息模型結合手持終端設備來運用到系統建造中，開啟綠色、節約、環保、低碳建筑的新篇章。本文將介紹BIM技術在五羊本田屋頂BIPV項目上的應用，這也是國內首個利用 BIM技術的BIPV項目。 五羊本田屋頂光伏發電項目裝機容量3564.90KWp，運用了13980塊光伏組件，占用辦公屋頂面積50000M?。考慮組件效率衰減8‰的前提下，每年可發綠色電力303.59萬KWh，運行壽命25年，預期總發電量7589.70萬KWh。  圖1 五羊本田屋頂BIPV完成圖 一個光伏電站的系統設計，需要參與計算的參數多達77個。設計師傳統的做法是將這些已知的設備參數分別計算，得到光伏組件傾角、組件間距、行間距來繪制平面布置圖。再根據傾角、所選的支撐系統來繪制剖面視圖，手工計算材料及成本，過程非常繁瑣。 Revit是BIM軟件之一,設計師使用Revit建立BIM模型后，平面圖、立面圖、剖面圖、節點圖等不需要額外繪制，可以大大提高繪圖效率。每個圖元都有具體獨立的ID號，可以利用明細表功能自動生成材料清單。BIPV項目中用到的光伏組件、支撐系統、匯流箱、逆變器、線管橋架等都可以以族的形式保存，并且附有自身相關參數信息。設計師還可以設置項目的實際地理位置，獲取到項目經緯度等信息，并可以直接利用模型進行日光研究，查看光伏組件的某一時點或者全天的日照情況。但是當我們用Revit建立信息模型時，各設備與項目之間的數據信息并不能直接相互計算。  圖2 五羊本田屋頂BIPV項目剖面圖與BIM模型  圖3 五羊本田屋頂BIPV項目逆變器族與其參數信息 采用Dynamo則可以解決上述問題，Dynamo是可以和Revit數據交換的工具，可以將Revit數據與外部數據交叉計算，驅動由Revit生成的模型中光伏組件族、系統支架族的形態和位置。在Dynamo運算過程中所有數據都是通過固定公式自動計算所得。在有多解的情況下，可以通過IF函數自動判斷取值，保證了高效的運算能力和準確性。 例如：如果（IF）光伏組件是橫向排列時，計算每排的間距的L值取光伏組件的短邊值；如果（IF）光伏組件是豎向排列時，計算每排的間距的L值取光伏組件的長邊值。 BIPV的總裝機容量、建設材料成本、電價收益及投資回收期、企業累計收入、25年節能減排效應等數據也可以被直接寫入數據庫，隨著BIM模型的變化自動生成。  圖5 Dynamo工作節點   圖7 五羊本田屋頂BIPV項目BIM模型  圖8 五羊本田屋頂BIPV項目BIM模型局部放大圖  圖9 五羊本田屋頂BIPV項目BIM模型局部放大圖 目前，BIM技術在很多國家已經有比較成熟的運用。深圳藍波綠建集團首先把BIM應用到五羊本田BIPV項目中，是中國分布式電站工程設計的一次革命，也是BIM技術在建設領域一次有益的嘗試。 |
