|
消息顯示，5月21日下午3點左右，位于唐縣迷城鄉的一座20MW山地光伏電站突發火災，一時間電站現場煙霧彌漫。據說，火災原因是附近山坡上的草木著火，最終殃及了電站，幸虧撲救及時，才沒有造成太大的經濟損失。資料顯示，該電站于2015年7月并網發電，投資商為保能唐縣電力開發有限公司。而此之前不久，4月2日上午，位于張家口宣化區北外環的

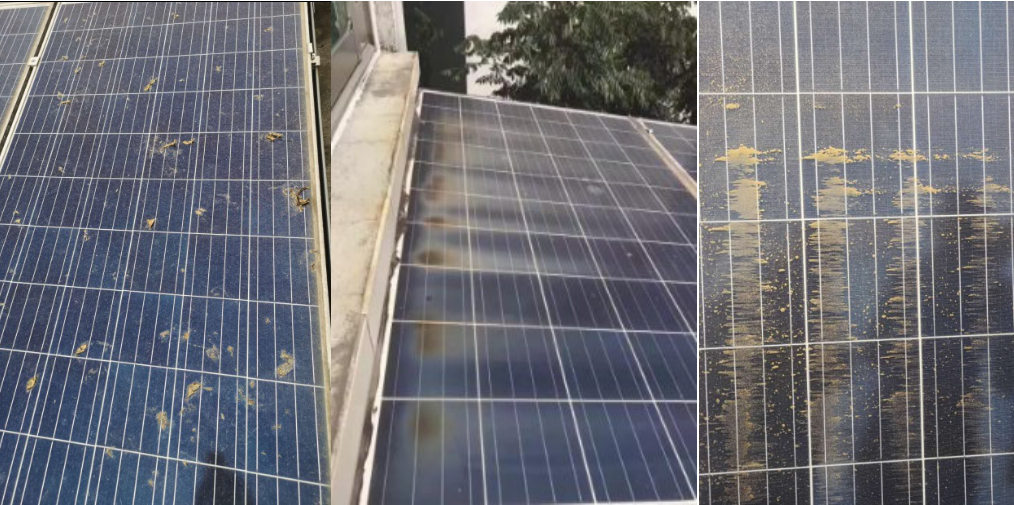

專家表示，接線盒的防護等級須滿足IP65及以上，引出線和接線盒焊點焊接面積至少要大于20平方毫米，還要控制引出線長度符合要求，避免接觸接線盒塑膠件等。 光伏背板材料失效則是導致組件容易過熱乃至引發火情的另一個重要原因。 背板材料失效，將使組件內部封裝材料和電池直接曝露在戶外環境中，引發封裝材料水解、電池和焊帶腐蝕及脫層等問題，迅速降低組件功率輸出和使用壽命，嚴重的還會導致組件絕緣失效引發火災和傷亡事故。 而導致背板燃燒的典型原因，就是組件熱斑區域溫度過高致使背板被燒穿。 封裝工藝常見的問題，則主要在焊接不良和接線盒組裝工藝方面。 焊接工序作為組件封裝程序的關鍵工序之一，其質量好壞對整個封裝性能的影響比較大。若焊接過程控制不當就會造成熱斑、碎片等情況，而熱斑通常也被認為是組件起火原因之一。 據CTC國家光伏質檢中心的數據，其在對江蘇某10MW光伏電站的紅外成像抽檢發現，抽檢的2868塊組件中有19%存在虛焊熱斑效應問題。 專家介紹，個別壞電池的混入、電極焊片虛焊、電池由裂紋演變為破碎、個別電池特性變壞、電池局部受到陰影遮擋等，都是引發熱斑效應的常見原因。  有異物或局部遮擋極易引發熱斑效應 據專家介紹，為規避熱斑效應，目前通常的做法，是在組件的正負極間并聯一個旁路二極管的接線盒來降低熱斑的影響。當一個電池被遮擋時，其他電池促其反偏成為大電阻，此時接線盒中的二極管啟動，屏蔽掉含有問題的電池片，從而避免被遮擋電池因過熱而損壞。 |
