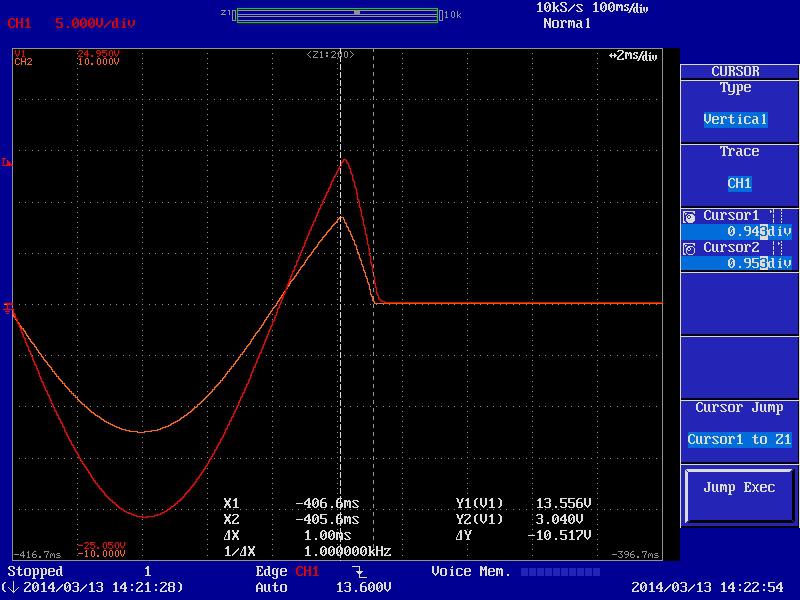

（4）60Hz正弦波從230V 90度角時以1ms漸變關斷。

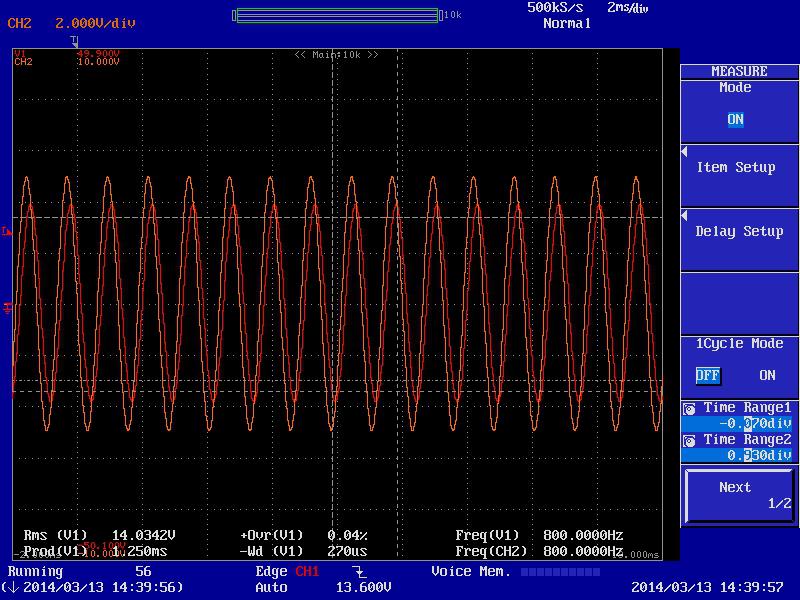

　　（5）800Hz輸出的情況。目前CI RS接受外部模擬量控制的信號頻率上限為819Hz，當反灌功能開啟時頻率上限為500Hz。當超過此限時RS會自動切斷輸出以進行保護。以下是用外部模擬量控制230V 800Hz時的輸出表現。

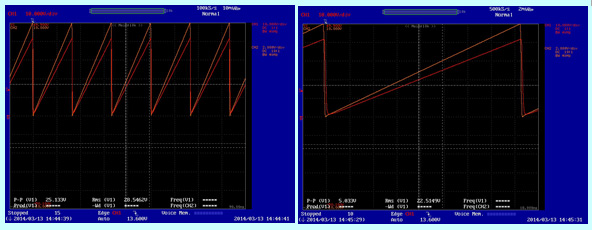

　　（6）60Hz 230V三角波的情況。右圖為放大后的細節圖。

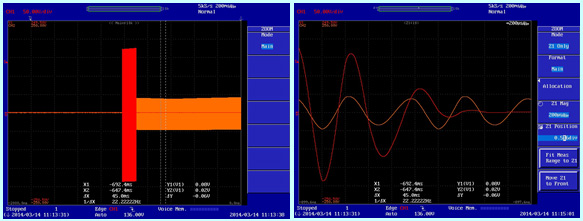

　　（7）高頻保護的表現。當CI RS受外部模擬量控制要求輸出超上限頻率時，RS大約在150ms后自動關斷輸出。右圖為關斷時刻放大后的細節圖。

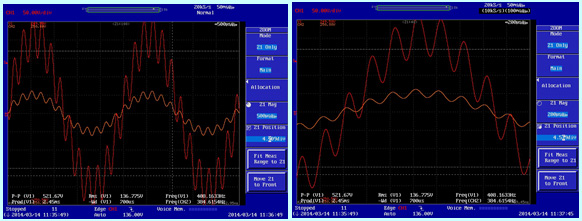

　　（8）230V 60Hz正弦波上疊加400Hz 85V峰峰值的紋波噪聲后的表現。右圖為放大后的細節圖。


作者：阿美特克黃正峰 來源：太陽能發電網 責任編輯：gaoting
