（9）215V低上升斜率方波(上升時間約為2毫秒)的表現。右圖為放大后的細節圖。表現良好。

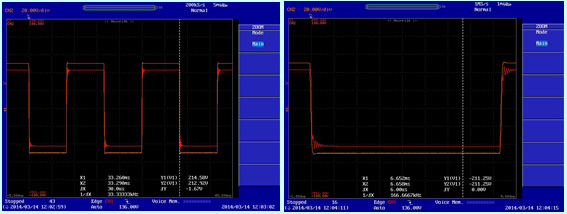

　　（10）215V高上升斜率方波(上升時間約為30微秒)的表現。右圖為放大后的細節圖。可以看出當外部控制信號要求CI RS的電壓變化速率超出其能力時，CI RS的輸出會出現振鈴的情況。

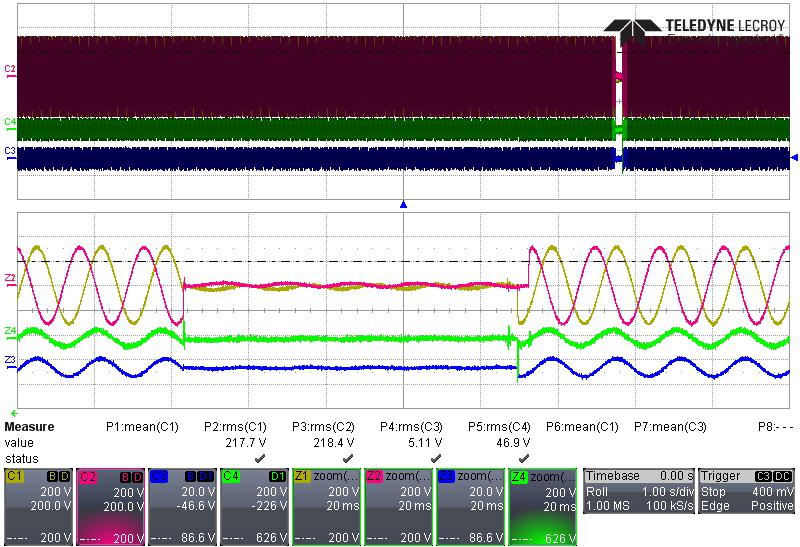

　　（11）帶載情況下的模擬。由于CI RS本身是作為電壓源，其主要調控輸出電壓，電流由負載拉載來決定，其電流輸出性能與控制源是使用本機控制還是接受外部模擬量控制無關。已經有眾多的實際應用證明了CI RS在使用自身控制器時輸出各種電壓波形下的優異電流表現。以下是韓國某研究院使用CI RS接受RTDS控制信號進行接地故障模擬的波形圖，帶載為30KW+10KVA。
　　其中黃色軌跡為A相電壓，紫色軌跡為B相電壓，綠色軌跡為A相電流，藍色軌跡為RTDS控制A相電壓的信號。
　　綜合以上驗證測試結果，我們認為AMETEK CI品牌的RS系列電源的硬件設計是過硬的，100微秒的延時也是屬于可接受的范圍，這樣我們就擁有了一個真實地可以提供從90KVA到1MVA功率范圍的模擬電網平臺，配合RTDS系統可以實現對各種復雜電力環境的模擬， 連接各種新能源發電設備、用電載荷、儲能設備等，就可以在實驗室里建立起一整套完整的微電網模擬測試平臺，滿足科學研究及實際驗證的需要。
