組串式與集中式光伏電站安全對比
當今社會傳統能源面臨枯竭，人類生態環境日益惡化，太陽能光伏發電以資源豐富、清潔、不受資源分布地域的限制等優點成為人們關注的焦點。近幾年我國光伏產業迅猛發展，現今國內光伏累計裝機容量已超過28GW，并以每年大于10GW的速度增長。光伏電站建站越來越多，如何提高電站的安全性，如何將各種安全隱患防范于未然，也已成為電站業主們首要
2.3 集中式方案中直流熔斷器的安全風險分析
2.3.1 熔斷器增加了直流節點，埋下安全隱患
集中式1MW需要使用熔斷器400個，每個熔斷器與熔斷器盒夾片之間有采用壓接的方式。由于熔斷器盒對線纜可靠安裝要求高，現場實際不容易做到，可能出現接觸不良的現象，是匯流箱著火的主要原因�！ �

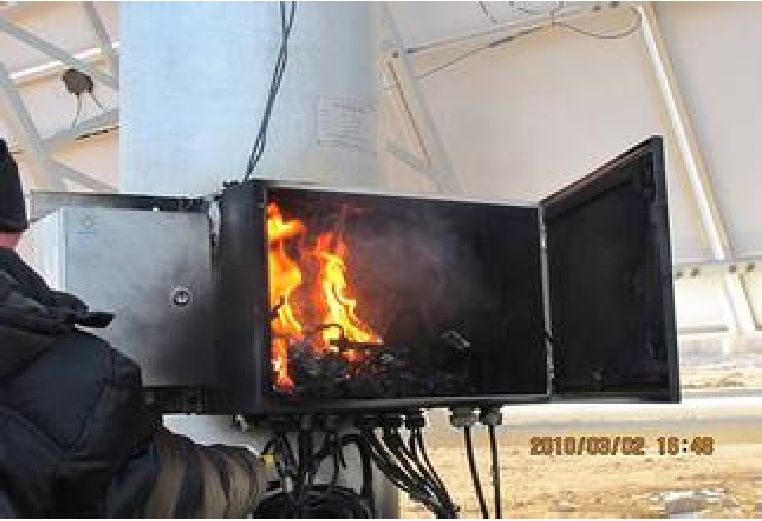

圖7 直流匯流箱著火

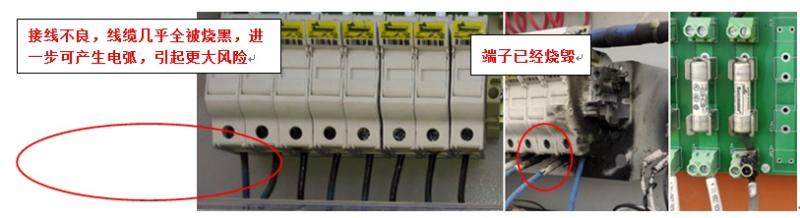

圖8 熔斷器接線不良引發的燒毀著火案例

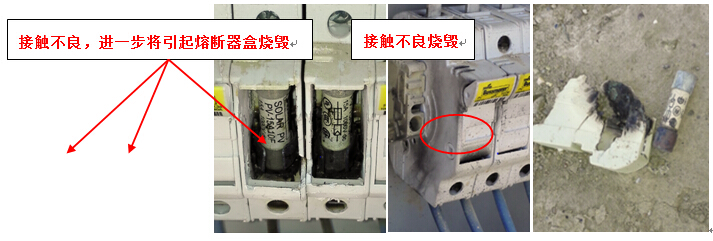

圖9 熔斷器與底座接觸不良
而主流組串式方案一般采用無熔斷器設計，外部連接一般采用專用光伏連接器，可靠性相對較高，可以有效規避因施工人員能力不同引發的安裝隱患。圖8 熔斷器接線不良引發的燒毀著火案例
圖9 熔斷器與底座接觸不良
小結：集中式直流節點多，容易因接觸不良引發著火事故，組串式直流節點只有集中式的1/4，且使用專用光伏連接器，安全可靠。
2.3.2 熔斷器并不能有效地保護組件
從熔斷器標準IEC 60269-6中可以看出：15A的熔斷器，標準要求在16.95A下，1小時不能熔斷，在21.75A下，1小時內熔斷。冬天受低溫影響，需要熔斷的電流更大，時間更長。

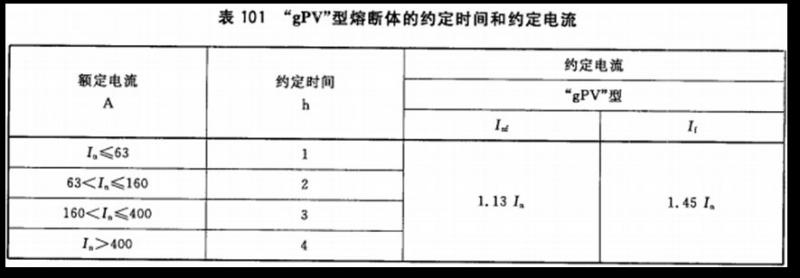

圖10 標準IEC 60269-6 對熔斷器的要求
從組件標準IEC 61730-2中可以看出：反向電流15A的組件，標準要求在20.25A下，2小時不能起火。標準只是要求組件不起火，卻不能保證組件不損壞，實際上組件一直在承受反向電流而發生熱斑效應，性能會下降，輸出功率會降低。

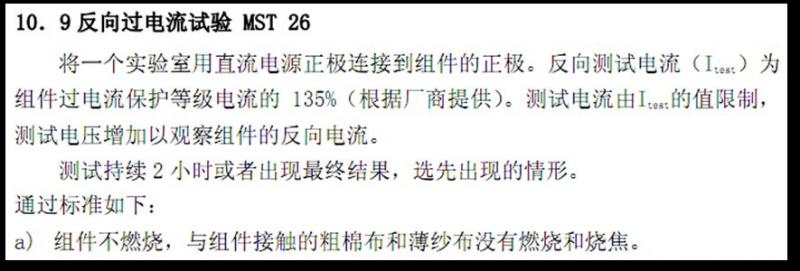

圖11 標準IEC 61730-2 對組件的要求
