建在30度路基坡面上的長崎市百萬光伏電站
從長崎漁港向北側的山丘望去，可以看到宛若貼在陡峭的坡面上般鋪設的太陽能電池板。這是利用長崎市的公路邊坡建設的2.141MW“櫻之里百萬光伏電站”（圖1）。圖1：在公路南側邊坡建設輸出功率為2.141MW的光伏電站鄰近長崎漁港（攝影：日經BP社）
發電站由戶田建設與九州燃?xì)猓ㄩL崎縣諫早市）的集團公司TB Corpo
噴漿形成基礎基礎是以噴漿形成的（圖6）。這種施工方法常見于削山后加固山體的工程。用砂漿覆蓋住斜坡的表面，具有防止巖石和沙土流失的效果。

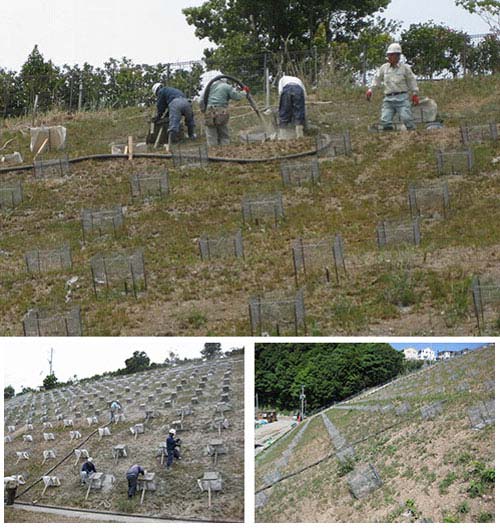

圖6：采用“噴漿”方式在公路邊坡上形成基礎因要雙手操作噴漿器具噴射砂漿，
因此施工人員用繩子等來確保安全性（攝影：戶田建設）
順著斜坡設置電池板時，大多采用鋼制樁基，能提高斜坡上的施工性，削減工程費。但樁基需要使用重型機械打入地下。此次的30度斜坡無法使用重型機械，因此無法利用樁基。
據稱，作為既能滿足30度斜坡所需的承重性又可以削減成本的方法，最初討論了手工作業打入鋼管樁的方法。但最終采用了在四角和中央埋入鋼筋，用鐵網作框，再灌注砂漿的方法（圖7）。尺寸較小，為45cm×45cm×25cm。

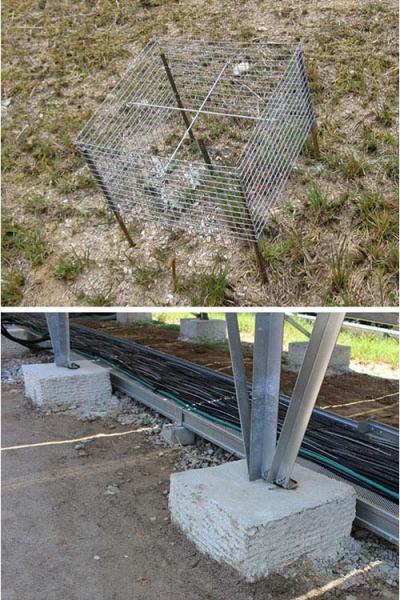

圖7：采用尺寸僅45cm×45cm×25cm的小型基礎
用鐵網和鋼筋定型，噴漿形成基礎（上圖由戶田建設拍攝，下圖由日經BP社拍攝）
隨著坡面向下，在電站東側和西側，樹影的影響變大。施工時太陽能電池板的鋪設避開了這種場所。電池板由三菱電機制造，共鋪設了8204張，輸出功率約為
2.1MW。
2.1MW。
陣列采用5排×3張的15張構成。太陽能電池板的設置高度定為50cm。
PCS的輸出功率為1.99MW。采用東芝三菱電機產業系統（TMEIC）的產品。
排水方面，直接利用了公路邊坡原本就有的排水渠等。O&M（運營及維護）服務由九州燃?xì)獾淖庸揪胖軹echno（長崎縣諫早市）負責。
PCS的輸出功率為1.99MW。采用東芝三菱電機產業系統（TMEIC）的產品。
排水方面，直接利用了公路邊坡原本就有的排水渠等。O&M（運營及維護）服務由九州燃?xì)獾淖庸揪胖軹echno（長崎縣諫早市）負責。
作者：加藤伸一 來源：日經bp社 責任編輯：wutongyufg
