中電聯標準《光伏發電站施工規范》再次公開征詢意見
從中電聯獲悉：10月15日，中電聯印發標準《光伏發電站施工規范》征詢專家意見函，再次就《光伏發電站施工規范》最新修訂版本征詢修改意見，為提交審查做好準備。由協鑫能源工程有限公司牽頭編制的中電聯標準《光伏發電站施工規范》（以下簡稱：標準），于2020年6月以視頻會議形式通過了標準送審稿的審查。按中電聯標準編制工作程序，協鑫能源工程有
4、土建工程
4.1 一般規定
4.1.1 土建工程的施工應按照現行國家標準《建筑工程施工質量驗收統一標準》GB 50300的相關規定執行。（新增條文）
4.1.2 測量放線工作應按照現行國家標準《工程測量規范》GB 50026的相關規定執行。（新增條文）
4.1.3 土建工程中使用的原材料進廠時，應進行下列檢測：（修改條文）
1.原材料進場時應對品種、規格、外觀和尺寸進行驗收，材料包裝應完好，應有產品合格證書、中文說明書及相關性能的檢測報告。
2.鋼筋進場時，應按現行國家標準《鋼筋混凝土用鋼》GB 1499等的規定抽取試件作力學性能檢驗。
3.鋼構件進場時，應按現行國家標準《鋼結構工程施工質量驗收規范》GB 50205及《建筑防腐蝕工程施工及驗收規范》GB 50212等規定進行力學性能檢驗、防腐蝕檢測。
4.水泥進場時應對其品種、級別、包裝或散裝倉號、出廠日期等進行檢查，并應對其強度、安定性及其他必要的性能指標進行復驗，其質量應符合現行國家標準《通用硅酸鹽水泥》GB 175等的規定。
4.1.4 當國家規定或合同約定應對材料進行見證檢測時或?qū)Σ牧系馁|(zhì)量發生爭議時，應進行見證檢測。（原有條文）
4.1.5 原材料進場后應分類進行保管，對鋼筋、水泥等材料應存放在能避雨、雪的干燥場所，并應做好各項防護措施。（原有條文）
4.1.6 混凝土結構工程的施工應符合現行國家標準《混凝土結構工程施工質量驗收規范》GB 50204的相關規定。（原有條文）
4.1.7 對摻用外加劑的混凝土，相關質量及應用技術應符合現行國家標準《混凝土外加劑》GB 8076、《混凝土外加劑應用技術規范》GB 50119的相關規定。（原有條文）
4.1.8 混凝土的冬期施工應符合現行行業標準《建筑工程冬期施工規程》JGJ/T 104的相關規定，嚴寒地區進行冬期施工應經充分論證，并制定冬期專項施工方案后實施。（修改條文）
4.1.9 需要進行沉降觀測的建（構）筑物，應按照現行國家標準《工程測量規范》GB50026的相關規定執行，及時設立沉降觀測標志，做好沉降觀測記錄。（修改條文）
4.1.10 支架基礎施工前應按照現行行業標準《建筑樁基檢測技術規范》JGJ 106的相關規定進行樁基強度和承載力檢測試驗。（新增條文）
4.1.11 隱蔽工程可包括：混凝土澆筑前的鋼筋檢查、混凝土基礎基槽回填前的質量檢查等。在隱蔽工程的驗收應符合本規范3.0.5條的要求。（原有條文）
4.2 土方工程
4.2.1 土方工程的施工應按照現行國家標準《建筑地基基礎工程施工質量驗收規范》GB 50202的相關規定執行，深基坑基礎的土方工程施工還應按照現行行業標準《建筑基坑支護技術規程》JGJ 120的相關規定執行。（修改條文）
4.2.2 土方工程的施工中如遇有爆破工程應按照現行國家標準《土方與爆破工程施工及驗收規范》GBJ 201的相關規定執行。（原有條文）
4.2.3 工程施工之前應建立全場高程控制網及平面控制網。高程控制點與平面控制點應采取必要保護措施，并應定期進行復測。（原有條文）
4.2.4 土方開挖之前應對原有的地下設施做好標記，并應采取相應的保護措施。（原有條文）
4.2.5 基坑（槽）開挖到設計標高后，應進行工程驗槽。對支架基礎應做好隱蔽工程驗收記錄。（新增條文）
4.2.6 支架基礎采用通長開挖方式時，在保證基坑安全的前提下，需要回填的土方宜就近堆放，多余的土方應運至棄土場地堆放。（原有條文）
4.2.7 對有回填密實度要求的，應試驗檢測合格。（原有條文）
4.3 支架基礎
4.3.1 擴展式基礎包括混凝土獨立基礎及條形基礎。擴展式基礎的施工應按照現行國家標準《混凝土結構工程施工質量驗收規范》GB 50204及《太陽能發電站支架基礎技術規范》GB 51101的相關規定執行，并應符合下列要求：（修改條文）
1.在混凝土澆筑前應先進行基槽驗收，軸線、基坑尺寸、基底標高應符合設計要求。基坑內浮土、雜物應清除干凈。基礎拆模后，應對外觀質量和尺寸偏差進行檢查，并及時對缺陷進行處理。
2.外露的金屬預埋件應進行防腐處理。
3.在同一支架基礎混凝土澆筑時，宜一次澆筑完成，混凝土澆筑間歇時間不應超過混凝土初凝時間，超過混凝土初凝時間應做施工縫處理，施工縫應留在結構受力較小且便于施工的部位。
4.混凝土澆筑時應防止離析，并應振搗密實，澆筑完畢后，應及時采取有效的養護措施。
5.支架基礎在安裝支架前，混凝土養護達到50%的強度后方可安裝上部支架，當采用焊接工藝時，養護達到70%的強度后方可施工。
6.支架基礎的混凝土施工應根據與施工方式相一致的且便于控制施工質量的原則，按工作班次及施工段劃分為若干檢驗批。
7.預制混凝土基礎不應有影響結構性能、使用功能的尺寸偏差，對超過尺寸允許偏差且影響結構性能、使用功能的部位，應按技術處理方案進行處理，并重新檢查驗收。
4.3.2 樁基礎分為預制樁基礎和灌注樁基礎，預制樁基礎可分為鋼樁、混凝土預制樁、預應力混凝土樁。樁基礎的施工應按照現行國家標準《建筑地基基礎工程施工質量驗收規范》GB 50202、《太陽能發電站支架基礎技術規范》GB 51101及現行行業標準《建筑樁基技術規范》JGJ 94的相關規定執行，并應符合下列要求：（修改條文）
1.預制樁施工要求：
1)預制樁在進場后和施工前應進行外觀及樁體質量檢查。預應力混凝土樁到貨檢查中，必要時對做破壞性檢查，確認內部配筋。
2)成樁設備的就位應穩固，設備在成樁過程中不應出現傾斜和偏移。
3)壓樁過程中應檢查壓力、樁垂直度及壓入深度。
4)預制樁施工過程中，樁身應保持豎直，不應偏心加載。
5)在密實的沙土和碎石土中施工螺旋樁時，如遇鉆進困難可預成小孔后再旋擰，預成孔孔徑不應超過樁桿直徑。水上打樁過程應視土質和貫入速率及時調整樁錘的振幅和頻率，低幅高頻和高幅低頻交替運用，宜采用經緯儀及時跟蹤觀測樁身狀態。
6)樁打（壓）入過程如遇貫入度劇變，樁身突然發生傾斜、位移或有嚴重回彈樁頂或樁身出現裂縫、破碎、變形等情況時，應暫停打樁并分析原因，采取相應措施。
7)預制樁基礎的強度和承載力檢測，宜按照控制施工質量的原則，分區域進行抽檢。采用低應變法檢測樁身完整性，靜載法或高應變法檢測單樁承載力。低應變法抽檢3%，每陣列抽檢不少于3根。靜載法每陣列抽檢1%，且不少于3根，總樁數50根以內時不應少于2根。
8)預應力混凝土樁樁頭外露的金屬件應進行防腐處理。
2.灌注樁施工要求：
1)灌注樁施工宜采用干作業成孔。
2)灌注樁施工中應對成孔、清渣、放置加筋籠、灌注等進行全過程檢查。
3)鉆孔過程中鉆桿應保持豎直穩固，位置準確。
4)鉆進過程中應隨時清理孔口積土，成孔達到設計深度后孔口應及時保護，混凝土灌注前應再次測量孔深，孔內虛土厚度不應超過20mm。
5)灌注樁成孔質量檢查合格后，應盡快灌注混凝土（或水泥砂漿），雨后應清理孔中積水，每根樁宜一次灌注完畢，并隨即振搗密實。
6)灌注樁基礎的強度和承載力檢測，宜按照控制施工質量的原則，分區域進行抽檢。采用低應變法檢測樁身完整性，靜載法或高應變法檢測單樁承載力。低應變法抽檢3%，每陣列抽檢不少于3根。用靜載法每陣列抽檢1%，且不少于3根，總樁數50根以內時不應少于2根。
4.3.3 錨桿基礎的施工應按照現行國家標準《太陽能發電站支架基礎技術規范》GB 51101的相關規定執行，并應符合下列要求：（新增條文）
1.植筋錨桿施工要求：
1)成孔后應及時清孔，確保孔內灰渣清除干凈，并保持孔道干燥。
2)注膠時從孔底往外注膠，邊注邊退，注膠應飽滿，注膠量不應少于80%，且應確保鋼筋植入后孔口溢膠并應防止漏膠。
3)鉆孔內注完膠后，把經除銹處理過的鋼筋立即放人孔口，然后慢慢單向旋入，不可中途逆向反轉，直至鋼筋伸入孔底。
4)植筋膠的固化時間應按產品的技術要求確定，并不應少于48h。植筋膠固化前不得擾動鋼筋，不宜在錨固鋼筋上施焊或使用氣焊切割。
2.巖石錨桿施工要求：
1)錨桿筋體上宜焊接對中支架。
2)在灌注灌漿前應將錨桿孔清理干凈。
3)對于易風化的巖石，應縮短從開孔至灌注的間歇時間。
4)灌漿料應振搗密實。
3.錨桿基礎的現澆混凝土承臺應與巖石連成整體，施工應符合本規范第4.3.1節的規定。
4.3.4 屋面支架基礎的施工應符合下列要求：（修改條文）
1.支架基礎的施工不應損害原建筑物主體結構及防水層。
2.新建屋面的支架基礎宜與主體結構一起施工。
3.采用鋼結構作為支架基礎時，屋面防水工程施工應在鋼結構支架施工前結束，鋼結構支架施工過程中不應破壞屋面防水層。
4.支架基礎采用夾具時，應與屋面波峰匹配，拉拔、防滑試驗滿足設計要求。
5.對原建筑物防水結構有影響時，應根據原防水結構重新進行防水處理。
6.接地的扁鋼、角鋼均應進行防腐處理。
4.3.5 浮體的施工應符合下列要求：（新增條文）
1.應對浮體的外觀、外型尺寸、水密性進行現場抽檢，且滿足設計要求
2.浮體拼裝、浮體間的連接螺栓應按照設計圖紙的要求進行安裝。
3.連接好的主浮體、副浮體和邊浮體宜按照設計圖紙要求在組裝作業平臺上安裝，成排預安裝后以流水作業形式推入水中繼續拼裝。
4.岸邊組裝好的單元方陣用牽引船牽引至設計水域位置，及時進行錨固連接。
5.浮體中心線位置允許偏差不應大于±20mm。

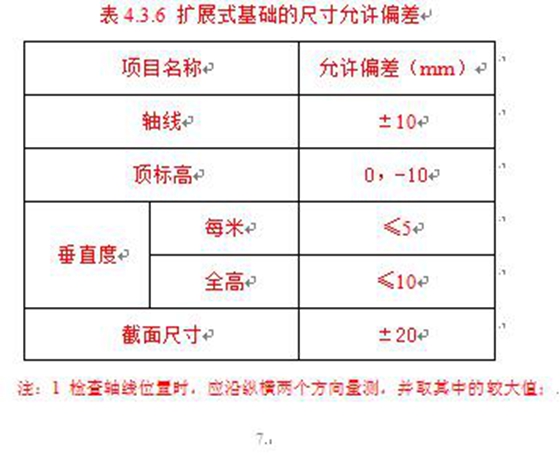

4.3.6 擴展式基礎的尺寸允許偏差符合表 4.3.6的規定：（修改條文）
表4.3.6 擴展式基礎的尺寸允許偏差
4.4 場地及地下設施
4.4.1 光伏發電站道路的施工宜采用永臨結合的方式進行。（原有條文）
4.4.2 道路的排水坡度及施工質量應滿足設計要求。（修改條文）
4.4.3 電纜溝的施工除應符合設計要求外，尚應符合以下要求：（原有條文）
1.電纜溝的預留孔洞應做好防水措施。
2.電纜溝道變形縫的施工應嚴格控制施工質量。
3.室外電纜溝蓋板應做好防水措施。
4.4.4 站區給排水管道的施工應符合下列要求：（原有條文）
1.地埋的給排水管道應與道路或地上建筑物的施工統籌考慮，先地下再地上。管道回填后應盡量避免二次開挖，管道埋設完畢應在地面做好標識。
2.給、排水管道的施工應符合現行國家標準《給水排水管道工程施工及驗收規范》GB 50268的相關規定。
4.4.5 雨水井口應按設計要求施工，如設計文件未明確時，現場施工應與場地標高協調一致；集水井一般宜低于場地20~50mm，雨水口周圍的局部場地坡度宜控制在1~3%；施工時應在集水口周圍采取濾水措施。（原有條文）
4.5 建（構）筑物
4.5.1 光伏發電站建（構）筑物應包括綜合樓、配電室、升壓站（開關站）、預制艙、大門及圍墻等。（修改條文）
4.5.2 建（構）筑物混凝土的施工應符合現行國家標準《混凝土結構工程施工質量驗收規范》GB 50204的相關規定，混凝土強度檢驗應符合現行國家標準《混凝土強度檢驗評定標準》GB/T 50107的相關規定。（原有條文）
4.5.3 砌體工程的施工應符合現行國家標準《砌體工程施工質量驗收規范》GB 50203的相關規定。（原有條文）
4.5.4 屋面工程的施工應符合現行國家標準《屋面工程質量驗收規范》GB 50207的相關規定。（原有條文）
4.5.5 地面工程的施工應符合現行國家標準《建筑地面工程施工質量驗收規范》GB 50209的相關規定。（原有條文）
4.5.6 建筑裝修工程的施工應符合現行國家標準《建筑裝飾裝修工程質量驗收規范》GB 50210的相關規定。（原有條文）
4.5.7 通風與空調工程的施工應符合現行國家標準《通風與空調工程施工質量驗收規范》GB 50243的相關規定。（原有條文）
4.5.8 鋼結構工程的施工應符合現行國家標準《鋼結構工程施工質量驗收規范》GB 50205的相關規定。（新增條文）
4.5.9 圍墻的施工應符合現行國家標準《砌體工程施工質量驗收規范》GB 50203的相關規定。編結網圍欄的施工應符合現行行業標準《編結網圍欄 架設規范》JB/T 1012
