1　范圍

本文件規定了高速公路邊坡光伏發電工程的基本規定、項目選址、技術要求、施工交通組織、監控測量、環境保護與水土保持的要求。
本文件適用于既有高速公路邊坡光伏發電工程建設。新建、改擴建高速公路參照?qǐng)?zhí)行。


2　規范性引用文件

下列文件中的內容通過文中的規范性引用而構成本文件必不可少的條款。其中，注日期的引用文件，僅該日期對應的版本適用于本文件；不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB/T 38335　光伏發電站運行規程
GB 50009　建筑結構荷載規范
GB 50217　電力工程電纜設計標準
GB 50794　光伏發電站施工規范
GB 50797　光伏發電站設計規范
GB 51101　太陽能發電站支架基礎技術規范
JTG/T D33　公路排水設計規范
JTG D81　公路交通安全設施設計規范
JTG H30　公路養護安全作業規程
DB37/T 3366　山東省涉路工程技術規范

3　術語和定義
GB 50794、GB 50797和GB 51101界定的以及下列術語和定義適用于本文件。

3.1　
高速公路邊坡　highway slope
由高速公路開挖或填方施工，在路基橫斷面兩側與地面形成的坡面，包括路塹邊坡和路堤邊坡。
注： 與公路平行方向?yàn)檫吰驴v向，簡稱縱向；與公路垂直方向?yàn)檫吰聶M向，簡稱橫向。

3.2　
路堤邊坡　embankment slope
高于原地面的填方路基的邊坡。

3.3　
光伏組件　PV module
具有封裝及內部聯結的、能單獨提供直流電輸岀的、最小不可分割的太陽電池組合裝置，又稱太陽電池組件(solar cell module)。
[來源：GB 50797—2012，2.1.1]

3.4　
螺旋樁　helical pile
樁桿上連接一個或多個螺旋狀葉片，并通過在樁頂施加扭矩旋擰鉆入土中形成的一種可承受豎向和水平向荷載作用的樁。
[來源：GB 51101—2016，2.1.8]

3.5　
光伏支架　PV supporting bracket
光伏發電系統中為了擺放、安裝、固定光伏組件而設計的專用支架，簡稱支架。
[來源：GB 50794—2012，2.0.3]

3.6　
逆變器　inverter
光伏發電站內將直流電變換成交流電的設備。
[來源：GB 50794—2012，2.0.7]

3.7　
箱式變電站　box-type substation
將電力變壓器、高壓和低壓開關及控制設備等集成到箱體內的整體式變配電設備。

4.1　高速公路邊坡光伏發電工程設計及施工應考慮交通事故及二次事故影響，識別安全應急風險，并制訂應急預案。
4.2　應結合環境保護和水土保持要求，從高速公路邊坡光伏發電工程全生命周期角度，考慮其建設及運行對環境的影響。
4.3　光伏發電站設計在滿足安全性和可靠性的同時，宜采用綠色、環保、節能、低碳的材料與設施。

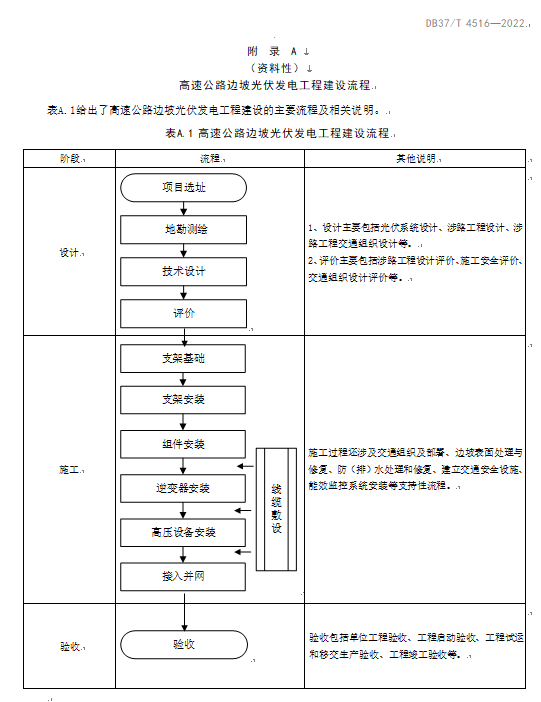

4.4　高速公路邊坡光伏發電工程主要流程包括設計、施工與驗收，應加強流程實施相關方之間的信息溝通與協調，建設流程參照附錄A。

5.1　應對項目建設路段工程地質情況進行勘探和調查，根據地形地貌特征、水文特征、結構和主要地層的分布及物理力學性質等選取項目建設路段。
5.2　應充分考慮光資源利用率和眩光安全性，宜選擇東西走向直線路段向陽側邊坡和不產生眩光影響的曲線路段向陽側邊坡進行工程建設。
5.3　應充分考慮施工、運營安全性及施工難度，宜選擇路堤邊坡進行項目建設。
5.4　應充分考慮路基邊坡地質條件，宜選取填土路基及混填路基進行項目建設。
5.5　應充分結合邊坡本身植被情況，宜選擇少樹木或無樹木的邊坡進行項目建設，并應建模確認9:00—15:00時段內邊坡內外構筑物和樹木等對光伏組件無陰影遮擋。
5.6　應充分考慮路段交通流量和交通事故情況，宜選擇流量小、交通事故少的路段進行項目建設。
5.7　應考慮邊坡排水及耐沖刷需求，宜選擇具備集中排水系統或易于進行排水改造的邊坡進行項目建設。
5.8　建設自發自用、余電上網的邊坡光伏發電工程，宜選擇高速公路服務區、隧道、收費站等大用電量場景的臨近路段邊坡；建設全額上網的邊坡光伏發電工程，宜選擇并網條件便利的路段邊坡。

6.1　一般要求
6.1.1　應按照DB37/T 3366要求，對邊坡光伏發電工程設計方案進行涉路評價，并按涉路評價結果進行高速公路護欄、邊坡排水系統等設計。護欄防護等級應滿足JTG D81的規定，邊坡排水系統設計應滿足JTG/T D33的規定。
6.1.2　宜采用安全性高的新工藝、新材料對暴露于組件方陣以外的支架、支架基礎、鋼結構棱角等實施安全防護措施。
6.1.3　項目施工不應破壞高速公路邊坡原有設施的基本功能。
6.1.4　應減少土石方挖填施工，降低對地表植被和表層土的破壞；應減少開挖施工對邊坡及道路基礎的影響，保證公路路基穩定。
6.1.5　應按照GB 50797要求，對邊坡光伏發電工程進行過電壓保護、防雷接地和消防設計。
6.1.6　工程使用啟動前，應進行系統調試，并對植被及施工表面恢復補救情況、交通安全設施、排水設施功能、結構穩定性、設備布置及運行、電氣和線路安全性等進行必要檢查。

6.2　支架基礎
6.2.1　應根據所選路段的巖土工程勘察結果，進行支架基礎設計。
6.2.2　應減少支架基礎施工對邊坡穩定性產生的不良影響，宜采用螺旋樁等破壞性小的支架基礎型式。
6.2.3　螺旋樁支架基礎型式相關技術要求，包括但不限于：
a) 為設計提供依據的試驗應在設計前進行，基樁載荷試驗、錨桿的抗拔試驗及平板載荷試驗等應加載至破壞或設計要求值。支架基礎豎向拉力值應根據GB 50009中50年一遇的風荷載數值取值，結構建模計算確定；
b) 通常采用便攜式旋緊機進行打樁作業，如遇鉆進困難可預成小孔后再旋擰，預成孔孔徑不應超過樁桿直徑；
c) 螺旋樁施工完畢后，應測量螺旋樁位置，當樁位偏差大于30 mm或大于樁直徑的10 %時，應進行糾偏，并用素土或砂漿等填充材料回填螺旋樁與邊坡之間的縫隙。

6.3　支架
6.3.1　高速公路邊坡光伏可選用剛性支架、柔性支架或一體化安裝等形式，宜采用剛性材料較少的柔性支架等安裝方式。
6.3.2　支架的風荷載、雪荷載和溫度應力應按GB 50009中50年一遇的荷載數值取值。
6.3.3　應根據不同地區的實際環境確定支架的防腐處理要求，可采用熱浸鍍鋅或鍍鎂鋁鋅等方式進行表面處理。
6.3.4　支架安裝施工宜采用螺栓連接方式，組件與支架之間螺栓的螺桿朝向地面。
6.3.5　應保證支架立柱與支架基礎連接牢固，縱橫兩向排布于同一直線上，且同一陣列內立柱頂點位
于與邊坡平行的同一傾斜面內。以傾斜面為基準，支架的高度偏差應不大于5 mm。
6.3.6　采用剛性支架時，應確保同一光伏方陣內各橫梁相互平行，連接點不應位于兩塊光伏板空隙之間。
6.3.7　采用柔性支架時，結合邊坡地形進行結構設計，支架柱間跨度不小于5 m。組件安裝前使用專用錨具對鋼鉸線進行預張拉，確保鋼索不會出現明顯下沉與偏移，單根拉鎖長度不宜超過120 m。

6.4　組件
6.4.1　組件的選擇應滿足高效、防火的基本功能，宜采用低眩光的無邊框或無玻璃光伏組件。
6.4.2　應結合邊坡利用率、光伏建設容量、電纜用量等確定組件安裝方向。
6.4.3　光伏方陣上緣與高速公路土路肩外邊緣沿坡面的直線距離不小于1.5 m；光伏組件與坡面垂直距離應為0.5 m±0.1 m，確保邊坡草皮與組件無接觸；邊坡縱向相鄰組件陣列間應設置寬度不小于1 m的檢修通道；邊坡橫向每隔兩排組件設置一條維護通道，通道寬度應不小于0.5 m。
6.4.4　將光伏組件與光伏支架牢固組裝，并確保組件不會對電纜產生擠壓。
6.4.5　采用橫向自下而上，縱向自方陣一側向另一側的方式安裝光伏組件。
6.4.6　同一光伏方陣內，組件間的間隔距離不小于20 mm。
6.4.7　同一光伏方陣內的光伏組件應在與邊坡平行的同一傾斜面內，光伏組件傾斜角度偏差允許范圍為±1°，相鄰光伏組件間的邊緣高差不大于2 mm，同組光伏組件間的邊緣高差不大于5 mm。

6.5　逆變器
6.5.1　應選用具備頻率異常耐受能力、高低電壓穿越能力、系統異常電壓耐受能力、防孤島保護能力等功能的逆變器，必要時選用具備組串智能分?jǐn)喙δ艿哪孀兤鳌?br /> 6.5.2　應結合光伏方陣排布、電纜用量、線損、箱式變電站布置方案、外線接入方案等確定逆變器安裝位置，且不應對光伏組件形成光線遮擋。
6.5.3　宜采用壁掛方式將逆變器安裝于坡腳位置，逆變器與地面的垂直距離不小于1 m，壁掛支架基礎外沿與排水溝凈距不小于0.5 m，逆變器安裝不應破壞原排水系統。
6.5.4　電纜與逆變器連接前，應檢查電纜絕緣性，并校對電纜相序和/或極性。
6.5.5　采用套管將逆變器直流進線纜與交流出線纜接入地面，對直流電纜進行組串標號，對交流電纜編號并掛標識牌。
6.5.6　應在逆變器明顯位置設置防觸電警示標識。

6.6　箱式變電站
6.6.1　箱式變電站建設應考慮環境保護及安全防護需求，宜選擇干式變壓器。
6.6.2　應結合邊坡高度、高速公路隔離柵外土地性質等因素，確定箱式變電站的安裝位置，宜安裝在高速公路隔離柵以外。
6.6.3　確需將箱式變電站安裝于隔離柵以內時，相關技術要求包括但不限于：
a) 應結合光伏方陣排布、接入方案、線纜用量、走線便利性等，確定箱式變電站安裝位置，宜放置于電網接入點附近，箱式變電站不應對光伏方陣造成光線遮擋；
b) 應結合基礎承載力、邊坡抗雨水沖刷能力及水土保持需求，預留邊坡導水通道，設計箱式變電站基礎；
c) 箱式變電站應安裝于坡底位置，安裝完成后的箱體最高點宜低于高速公路路面，箱體最低點與地面的間距應不小于0.4 m，且保證箱體水平；
d) 應圍繞箱式變電站搭建檢修平臺，檢修平臺應設置防護圍欄，圍欄高度不低于1 m，應設置檢修扶梯與檢修平臺連接，并在高速公路隔離柵處預留維修通道。
6.6.4　應加強箱式變電站安裝區域的安全防護，必要時提升公路護欄等級，并在箱式變電站的明顯位置設置防觸電警示標識。

6.7　電纜
6.7.1　電纜選擇與敷設滿足GB 50217的規定，宜采取穿管埋地敷設方式，應在邊坡下沿敷設電纜，埋地深度應不小于0.8 m，直埋電纜與排水溝凈距不小于0.5 m；遇不易開挖的邊坡路段可采取橋架敷設方式，橋架宜布置于坡腳位置，應預制橋架基礎架空橋架，橋架與地面的距離不小于0.1 m。
6.7.2　敷設前應復核電纜型號、規格、電壓等級等，并檢查電纜外觀及盤上電纜端頭密封性。
6.7.3　電纜敷設前，沿電纜敷設路徑檢查電纜橋架、支架、電纜保護管等，并確認各單元區域的設備位號和平面位置符合設計要求。
6.7.4　電纜與公路交叉時，應采用非開挖方式敷設，并設置保護套管。高速公路、一級公路套管頂覆土深度不小于2 m，二級及以下公路套管頂覆土深度不小于1.8 m。
6.7.5　不應出現電纜外露情形，應對垂落的線纜進行捆扎固定，捆扎間距不大于0.3 m，防止直接垂落于坡面。
6.7.6　應沿電纜敷設路徑的直線間隔100 m、轉彎處和接頭部位，豎立明顯的方位標識或標樁。

6.8　接入系統
6.8.1　光伏發電工程接入電網應滿足GB/T 38335的有關規定。
6.8.2　光伏發電工程接入電網的電壓等級應根據光伏發電站的容量及電網的具體情況，經技術經濟比較后確定，宜采用10 kV及以下電網等級接入。
6.8.3　光伏發電工程應具備與電力調度部門進行數據通信的能力，并網雙方的通信系統應符合電網安全經濟運行對電力通信的要求。
6.8.4　應充分考慮周邊電網接入條件及要求，確定光伏發電工程接入點位，宜按就近并網原則將邊坡光伏發電工程與邊坡外并網點建立快速通道。
6.8.5　配電柜、計量柜等帶電設施放置于邊坡以外，應架高安裝并采取隔離措施，并在明顯位置設置警示標識。
7　施工交通組織
7.1　應編制施工交通組織方案及應急管理預案，并有效實施，確保施工和行車安全，減少封閉時間及施工對交通的影響，不宜對周邊路網造成交通壓力。

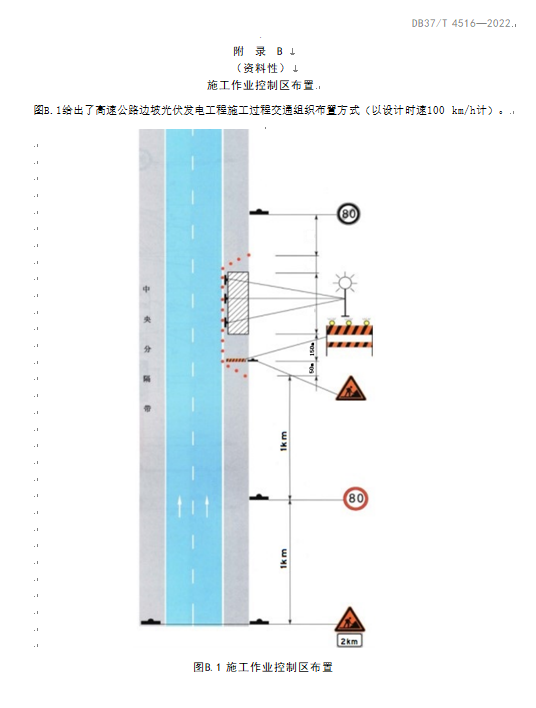

7.2　應按照J(rèn)TG H30的要求，采用封閉硬路肩交通組織方式布設交通控制設施，施工作業控制區布置參照附錄B。施工作業前，應順交通流方向布設交通控制設施；作業完成后，應逆交通流方向撤除相關安全設施，恢復正常交通。

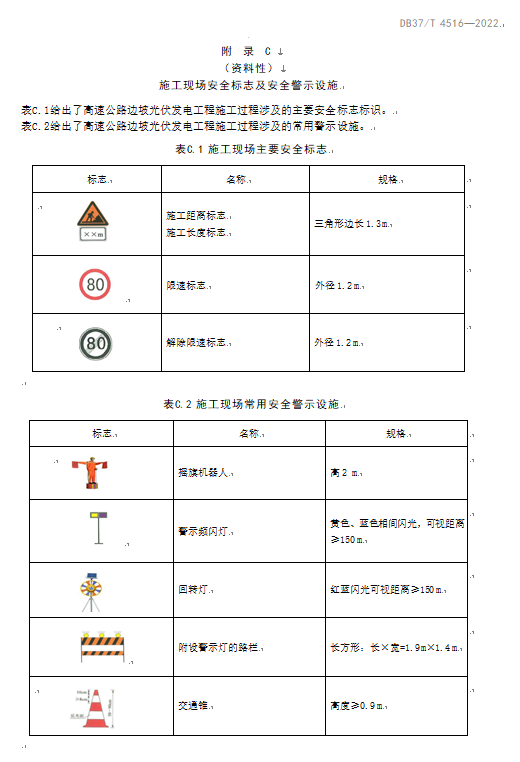

7.3　施工期間應加強安全管控，落實施工安全和交通保障措施，重要位置設置安全提示，施工現場安全標志及安全警示設施參照附錄C。
7.4　夜間及雨雪天氣不應進行施工作業，需實施夜間應急管理時，應使用帶有反光功能的安全設施。

8　監控測量
8.1　應配備高速公路邊坡光伏發電能效監測系統，對系統運行情況、發電量（年、月、日）、逆變器組串電壓和電流等能效指標進行監控與統計。
8.2　應配備遠程實時視頻監控系統，對光伏發電工程、工程建設路段道路狀況等場景進行在線監控，傳輸?shù)膱D像質量不宜低于4CIF(704×576)，視頻圖像信息存儲時間不應少于30 d。
8.3　采用現場巡檢、儀器監測等方法和手段，獲取監測對象的安全狀態、變化特征及發展趨勢等信息，加強數據分析與利用。
8.4　按照電網公司的調度管理要求，配備光伏發電工程監測系統。

9　環境保護與水土保持
9.1　應結合道路景觀需求，統籌光伏發電工程的整體布置與規劃。
9.2　應確保因項目施工所導致的土方開挖、路面破壞等臨時性破壞情形得到有效恢復。
9.3　施工中應盡量減少對邊坡植被的破壞，并應充分評估植被破壞對邊坡抗沖刷能力的影響，施工結束后及時修復植被，并對邊坡植被生長情況進行跟蹤觀測。
9.4　施工完畢后，應及時拆除臨時設施，恢復既有地貌。
9.5　應減少施工污水、廢油、廢氣等污染物的排放，對廢棄物進行有效處理。
