日本東京大學尖端科學技術研究中心教授岡田至崇開發的中間能帶方式量子點太陽能電池，72倍聚光時的單元轉換效率達到了26.8%。以前這種太陽能電池的轉換效率最高紀錄是在1000倍聚光時達到21.2%。

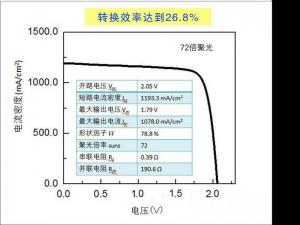

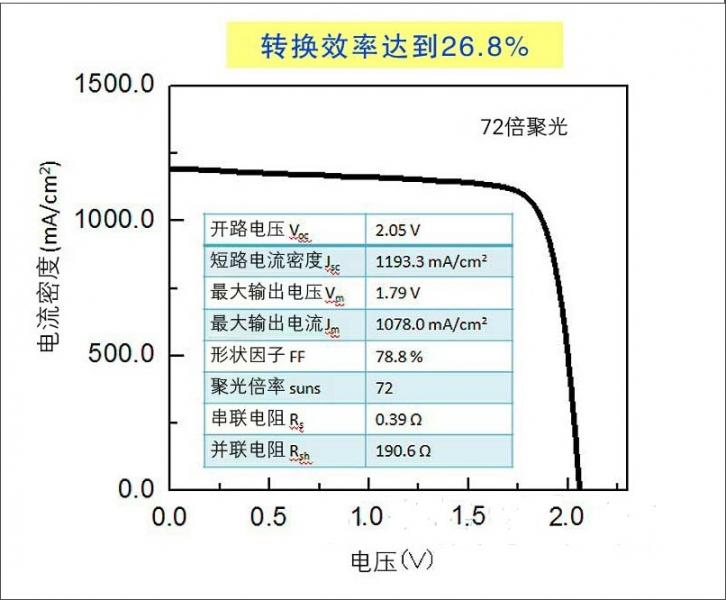

　　岡田教授開發的電池單元的開路電壓為2.05V，短路電流密度為1193.3mA/cm2，填充因子為78.8%。這些是UL臺灣實驗室使用5mm見方的單元測得的數據。

　　岡田教授此次采用了新構造，可在提高轉換效率的同時抑制聚光時的發熱。與化合物多接合太陽能電池等相比，中間能帶方式的量子點太陽能電池的優點是電流量大，但電流量大會導致發熱量增大，因此存在提高聚光倍率時輸出功率會降低的問題。
　　于是，岡田教授這次在量子點層上形成了InGaP層，用來吸收過去射入量子點周圍的GaAs的部分光。由于量子點層與InGaP層是串聯的，因此能減小電流量，提高電壓。
　　今后，岡田教授打算提高聚光倍率，以確認發熱的影響是否減小。
