作者:加藤伸一
來源:日經bp社
原標題:這樣就能發現“母線斷線”故障！


　　太陽能電池板在制造、運輸、設置時以及因老化，會發生各種各樣的故障。筆者將就檢測這些故障的方法，介紹Chemitox（東京都大田區）在評測服務中的事例和積累的知識。

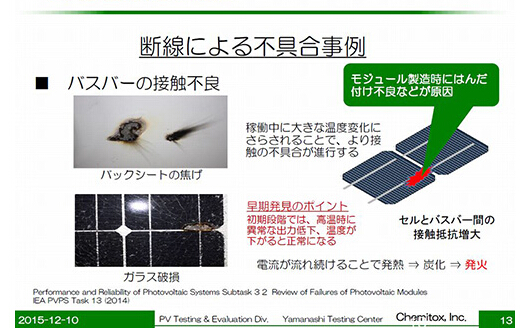

　　本文介紹太陽能電池單元（發電元件）產生的一種典型性故障——母線（單元上的粗金屬布線）斷線事例。此故障是在制造工序中，形成母線的焊錫導致了布線的不良。
　　焊接不良及焊錫材料本身的問題是原因。
　　這種太陽能電池板設置并開始發電后，因?yàn)樵O(shè)置環境中的溫度隨著時間的推移會大幅變化，焊錫的接觸不良會越來越嚴重，從而導致單元與母線之間的接觸電阻升高，即使能夠發電，通過這里的很多電流也會轉化成熱量而流失。
　　白天因電流持續流動，會持續熱量。倘若這個狀態持續，電線將會發生炭化，之后可能會起火。

　　背面的樹脂背膜將會燒焦，表面的保護玻璃也可能破損。
　　引發這種故障的母線斷線是能夠提前發現的。因?yàn)樵跀嗑�初期，輸出功率會呈現出獨特的變化。
　　母線開始斷線的初期，在發電量多的時候，溫度會升得更高，輸出功率會大幅降低。相反，在發電量少的時候，溫度會降低，輸出功率趨近于正常。
　　比如說，在以組串（太陽能電池板串聯的單位）為單位監控發電量時，由與其他組串輸出功率變化趨勢的不同，就可以發現呈母線斷線初期特有的輸出功率變化的電池板所在的組串。
　　排查呈現這種癥狀的太陽能電池板，可以采用查看熱成像圖像、進行EL（電致發光）檢查，或是檢測I-V（電流-電壓）特性的方法，就可以確認焊接不良所造成的斷線等情況了。

作者：加藤伸一 來源：日經bp社 責任編輯：wutongyufg
