近日，國家太陽能光伏(電)產品質量監督檢驗中心(簡稱CTC國家光伏中心)受企業委托，依據CEI 0-16標準對光伏并網逆變器進行了性能和可靠性測試(主要測試項目詳見附件)。檢測任務圓滿完成的背后，是檢測工程師們辛勤的付出，是團隊過硬檢測技術的支撐，此次測試任務的順利完成，標志著我中心光伏逆變器性能與可靠性測試能力的進一步提升。

CEI 0-16標準全稱“主、被動用戶連接到配電公司高壓、中壓電網的參考技術規則”。該標準于2019年4月發布，正式代替了CEI 0-16:2014-09標準及其衍生版本。新版標準的主要創新點在于它與歐盟第2016/631號法規、第2016/1388號法規和第2016/1447號法規保持了一致。對于出口到意大利各地區的光伏逆變器需要進行該標準的檢測認證。

2019年是光伏行業蓬勃發展的一年，同時隨著多個國家光伏逆變器并網新標準的制定，也使2019年成為機遇和挑戰并存的一年，CTC國家光伏中心將會以此為契機，抓住機遇，迎接挑戰，繼續發揮自身專業優勢，堅持走創新發展之路，努力爭做光伏行業的領跑者。

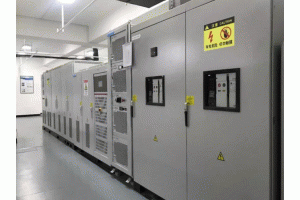

測試平臺

附件 CEI 0-16標準的主要測試項目

1.運行范圍測試

光伏逆變器在正常工作時，應能夠在以下規定的參數范圍內運行：

85%Un ≤ U ≤ 110%Un

47.5 Hz ≤ f ≤ 51.5 Hz

測試時，將光伏逆變器連接至電網模擬電源且在額定功率下運行。為保證結果的準確性，應至少進行三次測試，每次測試的運行時間不小于5分鐘，如下所示：

測試 1: U=85%Un; f=47.5Hz; P=100%Sn; cosϕ=1

測試 2: U=110%Un; f=51.5Hz; P=100%Sn; cosϕ=1

測試 3: U=90%Un; f=47.5Hz; P=100%Sn; cosϕ=1

2.啟動及故障恢復

光伏逆變器并網啟動的條件為電網電壓在90%Un到110%Un之間且頻率在49.90Hz到50.10Hz之間，啟動過程中，功率的最大上升速率為20%Pn/min。

光伏逆變器在電網故障時跳閘脫網，當故障解除后，逆變器應重新恢復并網，功率恢復的最少等待時間為300s，且功率恢復的最大速率為20%Pn/min。

3.過壓降額控制

光伏逆變器應具有過壓降額控制功能。使逆變器在108%Un下運行，輸出的有功功率等于Pn。設置電網模擬電源，使逆變器的交流輸出電壓等于112%Un。從電壓運行至112%Un開始的10分鐘內，逆變器的輸出功率應降低到不高于額定功率的20%。

4.過頻降額控制

當電網頻率升高且高于設定值f1(f1=50.2Hz)時，逆變器的輸出功率應嚴格按照一定的降額比例下降，頻率恢復時，逆變器輸出功率應保持恒定不變，直至頻率低于設定閾值f2(f2=50Hz)時，有功功率恢復至額定值。應分別測試100%額定功率和50%額定功率下逆變器的過頻降額控制功能，如圖1所示。

圖1 過頻電網下有功功率降低示意圖

5.電壓穿越能力

隨著光伏發電在電網中占比的不斷提高，光伏電站的故障穿越能力愈發重要。為保障電網的安全穩定運行，光伏逆變器需要具備一定的電壓穿越能力。

圖2電壓穿越的電壓-時間曲線

5.1低電壓穿越能力

低電壓穿越的試驗?zāi)康氖歉鶕?jù)圖2所示的低電壓穿越曲線，驗證光伏逆變器是否符合電壓變化的抗擾度要求。

5.2高電壓穿越能力

高電壓穿越的試驗?zāi)康氖歉鶕?jù)圖2所示的高電壓穿越曲線，驗證光伏逆變器是否符合電壓變化的抗擾度要求。
